PM-70 |逐点校正仪
PM-70
超高分辨率
一次采集最大支持960x640像素点
二维面阵色度计
集成亮度、色度一体测量
精确获取每个LED色坐标
波长绝对值
调节颜色均匀度
逐点优化颜色均匀度
消除不同波长
不同批次的LED显示屏色度差异
随心组合单元箱
对于租赁LED显示屏
单箱校正与其他箱体无差异
减少箱体编号的麻烦
消除模块边沿差异
对于小间距LED显示屏
拼接缝隙消除更加完美
模块间亮暗线修复得更统一
户外整屏校正
户外显示屏太大
直接采用整屏校正
无需分块轻松校正
提高颜色真实性
颜色真实性改善调整
达到理想的画面色域分布
实现红绿蓝三基色调整和色温调整
兼容所有LED屏控系统
兼容市场能上所有LED显示屏
控制系统
适用于各种标准的通信协议
恒温、低温
低温半导制冷
CCD恒温
多次采集重复性高、无偏差
▎应用领域

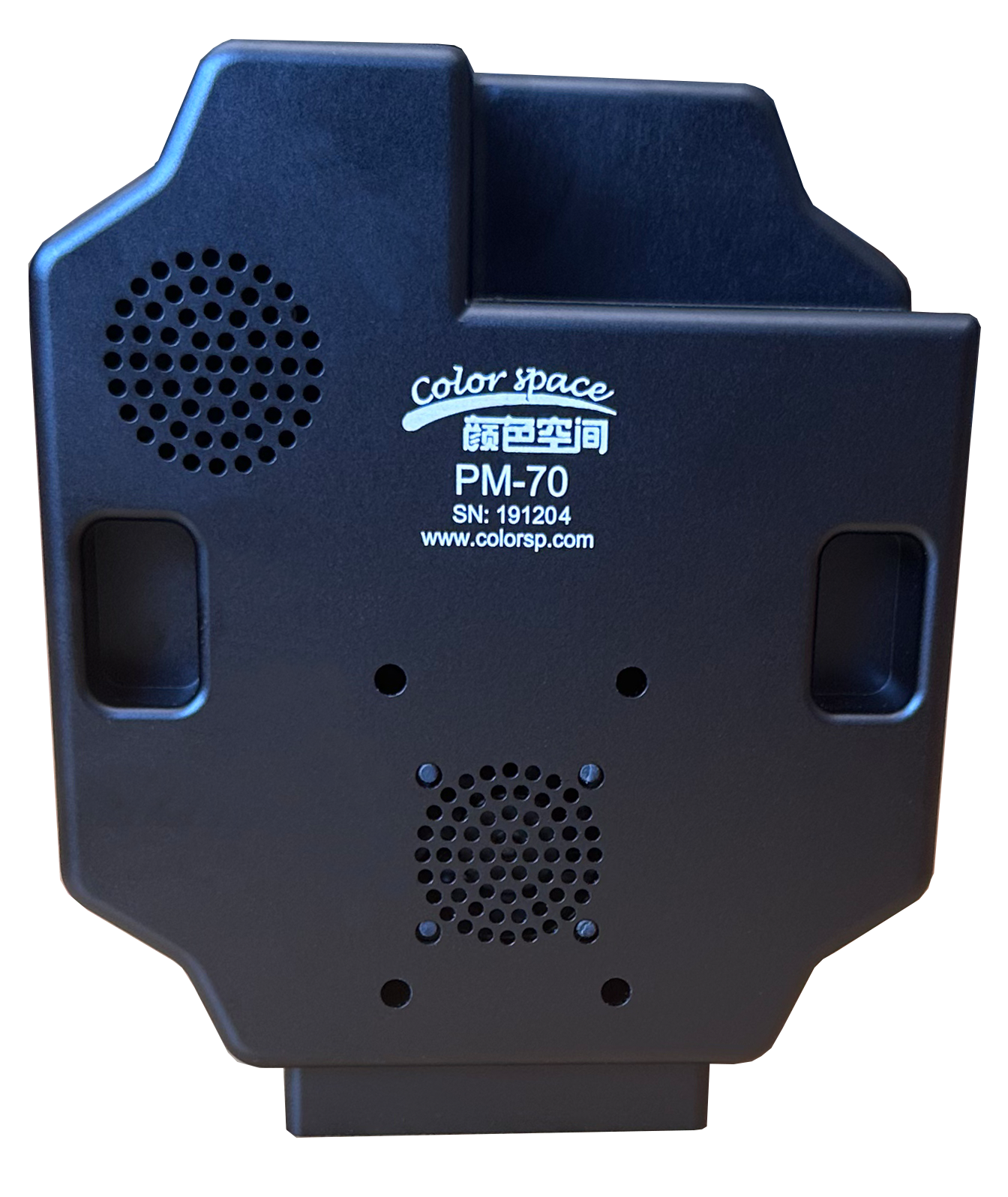

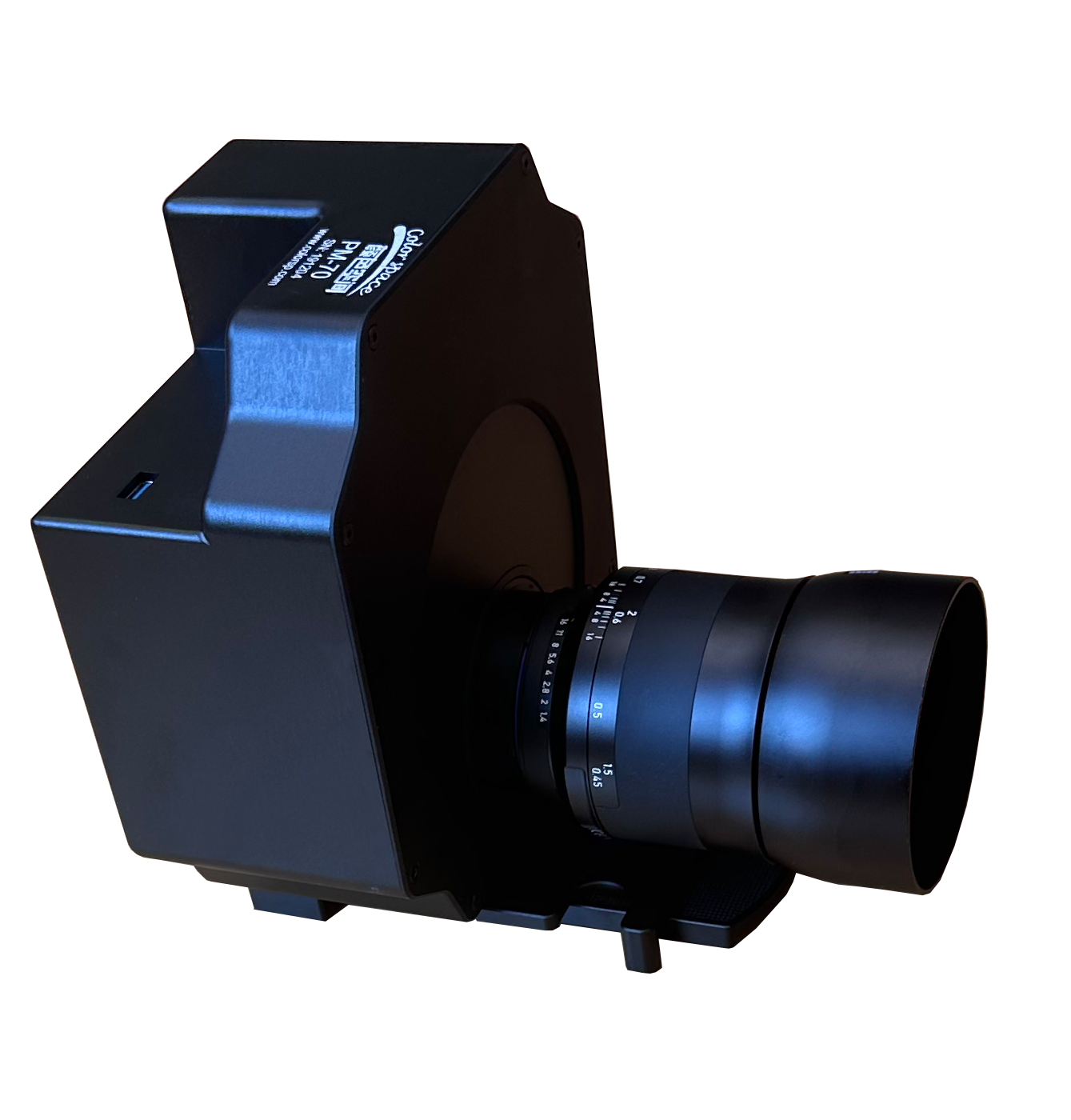

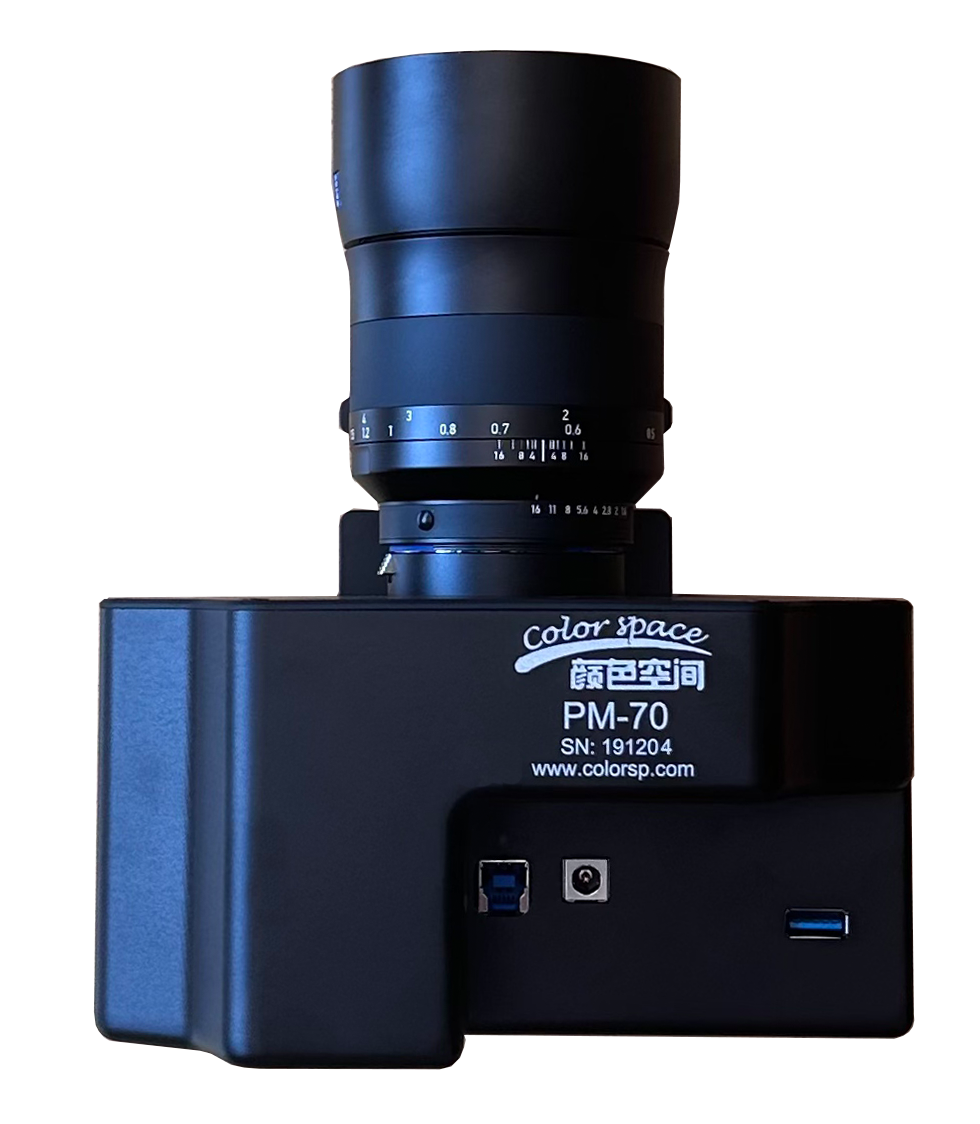

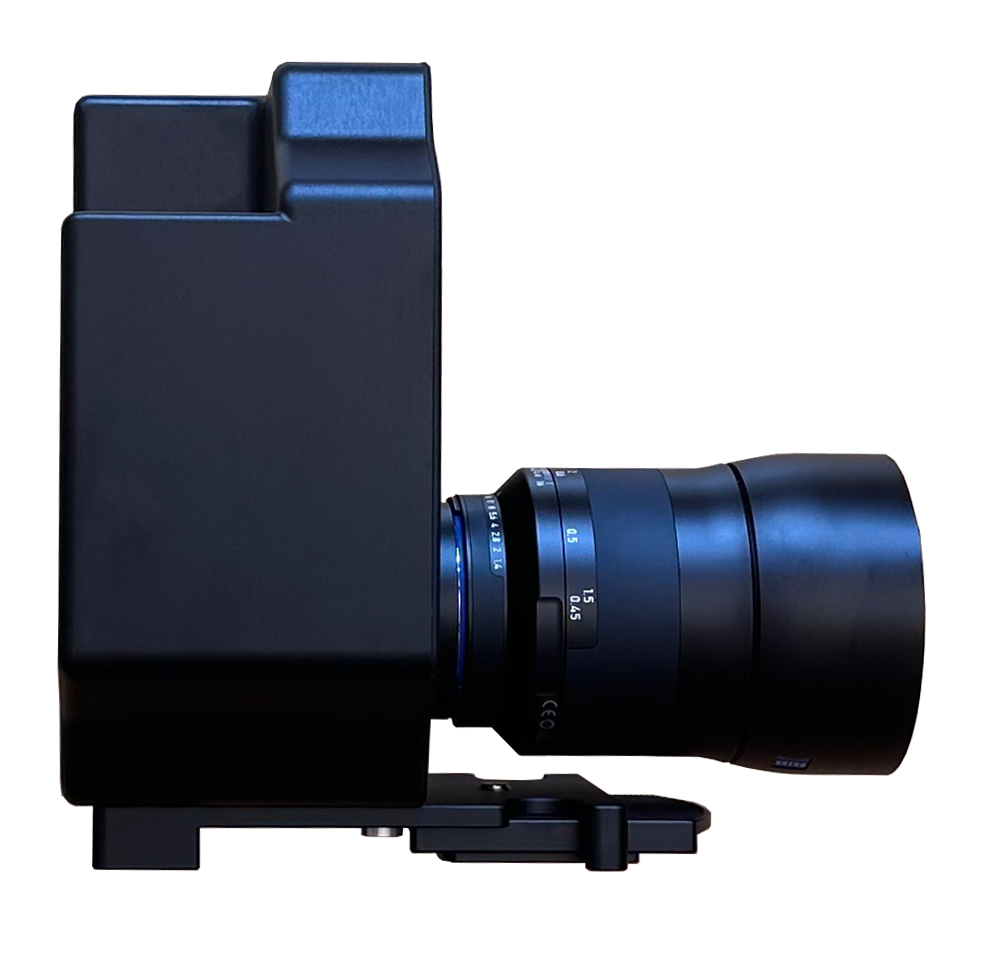

PM-70 逐点色度校正系统
PM-70的分辨率为9500 x 6300，CCD感光器件像素尺寸3.76um，是针对 COB小间距专门设计的校正设备，可以精确测试出COB模块差异，消除COB显示屏特有的模块状不均匀。一次性采集的显示屏像素数达到960X640，信噪比达到80分贝，从而在超低的噪声下提供了高品质的图像。
|
性能指标 |
|||||||||||||||||||
|
型号 |
PM--70 |
||||||||||||||||||
| 像素点分辨率（宽×高） | 9600×6400（有效分辨率） | ||||||||||||||||||
|
信噪比 |
80db |
||||||||||||||||||
|
A/D转换精度 |
16位，最大65536级 |
||||||||||||||||||
| 有效数据 | 16bit | ||||||||||||||||||
|
测量能力 |
CIE1931三刺激值XYZ；亮度（Y）色度（x,y）；色温 |
||||||||||||||||||
|
亮度测量精度 |
CIE（Y）±3% |
||||||||||||||||||
|
颜色测量精度 |
CIE（x,y）±0.003 |
||||||||||||||||||
|
亮度测量重复性能 |
CIE（Y）±0.5% |
||||||||||||||||||
|
颜色测量重复性能 |
CIE（x,y）±0.0006 |
||||||||||||||||||
|
空间均匀度 |
<2% |
||||||||||||||||||
|
计算机接口 |
USB 3.0 |
||||||||||||||||||
|
取景速度 |
1秒/幅 |
||||||||||||||||||
|
半导体制冷能力 |
CCD 温度±0.1°C @20℃ to -40℃ |
||||||||||||||||||
| 镜头接口 | Nikon EF | ||||||||||||||||||
| 尺寸 | 192mm宽×168mm 高×222mm厚 | ||||||||||||||||||
| 带镜头重量 | 3.3千克 | ||||||||||||||||||
| 功耗（电源输入要求） | 峰值12伏，1.7安，20.4瓦（最大25安，90-240伏，交流输入） | ||||||||||||||||||
| 工作环境要求 | 温度：-20°C to 40°C，湿度：40% to 70% | ||||||||||||||||||
|
Note: The above standards shall be strictly followed. If the above standards are not followed, we will not take responsibility for any problems. |
|||||||||||||||||||
